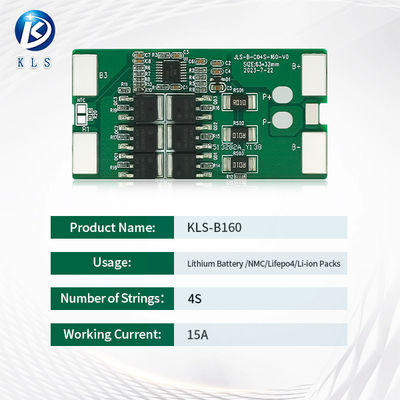

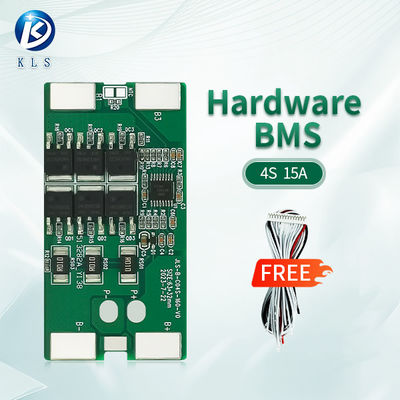

4S BMS Lifepo4 15A Aktiver Balancer BMS-Board für Elektrowerkzeuge und Solarbatterien

Schaltkreisdiagramm 4S BMS Lifepo4 15A mit Balancefunktion für Elektrowerkzeuge und Solarbatterien

Produktbezogene Informationen

Hauptfunktionen der einzelnen Pins zum Schutz des IC:

VDD dient als positive Stromversorgung des Schutz-IC.

VSS dient als negative Stromversorgung des Schutz-IC.

V- fungiert als Überstrom- und Kurzschlussdetektionsterminal des Schutz-IC.

Dout steht für den Entladungsschutzterminal, Cout für den Ladungsschutzterminal.

Der Arbeitsprozess des Schutzgremiums

B+ und B- sind jeweils an die positiven und negativen Endpunkte der Batteriezellen angeschlossen.

T ist der NTC-Anschluss für

Der NTC-Anschluss muss in Verbindung mit der MCU arbeiten, um die Batterie zu schützen

Manchmal wird dieser Port als ID gekennzeichnet und zur Identifizierung des Batterieports verwendet.

Kurze Produkteinführung

Das Lithium-Batteriemanagementsystem B160: Ideal für die Ladung und Entladung von Lithium-Batterien der 3-Serie

Schutz. Mit einem Same-Port-Schnittstellen-Design unterstützt es einen maximalen Arbeitsstrom von 15A MAX.

Konfigurationen für zusätzliche Funktionen.

Produktbezogene Beschreibungen

Anzeige von Produktebildern.

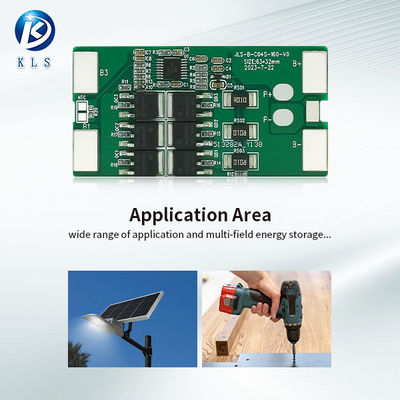

Lithiumbatterie-Schutzplatte: Ideal für den Schutz von Batterie-Energiespeichern von Elektrowerkzeugen und Solarlampen.

Stabile Leistung, zuverlässige Qualität und außergewöhnliche Haltbarkeit.

Hochleistungs-Chips, MOS-Transistoren und andere hochwertige Komponenten werden ausgewählt, um die

Betrieb des Schaltkreislaufsystems.

Diese Schutzplatte ist mit einer schnellen Reaktionsfunktion ausgestattet, die die Batterie effektiv schützen kann.

Vorsichtsmaßnahmen für die Verkabelung:

1Die Installation der Schutzplatte erfordert ein gewisses Maß an technischem Fachwissen in der Elektronik.

2. Während des Verkabelungsprozesses schließen Sie zunächst den B-Draht an der Lötplattenposition an den Gesamtkabel an.

Es ist unerlässlich, daß der B-Draht an einen kurzen und dicken Draht gelötet wird.

Anschließend wird das Drahtgerät zuerst an das Batteriepaket gelötet und anschließend die Schutzplatte eingefügt.

3Die Verbindung zwischen dem Batterieanschluss B- und dem Schutzbrettanschluss B- muss kurz und dick sein.

Wenn dies nicht geschieht, kann dies zu einem vorzeitigen Laden und Entladen der Schutzplatte und anschließenden Fehlfunktionen führen.

4Bei der Verkabelung von P+/P- ist es notwendig, dicke Drähte zu verwenden.

FQA:

• Wir bieten Ihnen einen hocheffizienten Kundendienst, unterstützt durch mehr als 10 Jahre robusten technischen Support.
• Unsere Produkte haben FCC, CE, ROHS und andere internationale Standardzertifizierungen erhalten.
• Wir können Ihnen Fabrikpreise anbieten. Sie sind herzlich eingeladen, unsere Fabrik und unseren Produktionsprozess zu besuchen.

• Wir konzentrieren uns in erster Linie auf Batteriemanagementsysteme in den Bereichen Leistungsbatterien, Energiespeicherbatterien und Verbraucherbatterien.
• Hauptsächlich für LFP-, Li-ino- und LTO-Batterien.

• Wenn die normale Spannung Ihrer Batterie 3,2 V beträgt, handelt es sich um eine LiFePo4-Batterie.
• Wenn die normale Spannung Ihrer Batterie 3,6 V oder 3,7 V beträgt, handelt es sich bei der Batterie um eine Li-Ionen- oder Lto-Batterie.

• Unsere Mindestbestellmenge beträgt 1 Stück, und ODM-Anpassung ist verfügbar.
• Bestehende Proben können innerhalb von 1 - 3 Tagen geliefert werden, während kundenspezifische Proben innerhalb von 3 - 10 Tagen geliefert werden.

• Für normale Produkte sind Anleitungsvideos verfügbar.

• Wir akzeptieren Banküberweisung und Barzahlung, wobei alle Optionen verhandelbar sind. Zahlungsmethoden sind Visa, Mastercard, T/T, PayPal, APPLE_PAY, GOOGLE_PAY, GC_REAL_TIME_BANK_TRANSFER, RMB.

• Alle unsere Produkte werden zu 100% professionell im Labor getestet, zusammen mit wiederholten Alterungstests.
• Wir haben FCC, CE, ROHS und andere internationale Standardzertifizierungen erhalten.
• Wir bieten einen 3-jährigen Nachverkaufs-Garantie-Service. Kostenlose Ersatzteile sind innerhalb von 3 Jahren erhältlich.

• Auf der Grundlage der Spannung und des Stroms, die mit Ihrer Batterie übereinstimmen, können Sie unseren Kundendienst konsultieren und wir werden Sie mit dem am besten geeigneten Batteriemanagementsystem ausstatten.

• Wir bieten 7x24 Stunden Online-Service. Bitte hinterlassen Sie uns eine Online-Nachricht.
• Sie können uns auch per E-Mail, WhatsApp, WeChat usw. erreichen (siehe unten).

  Anmerkung:Wir sind ein Originalhersteller. Unsere eigene Marke "KLS" zeichnet sich aus. Wenn Sie eine Großbestellung haben, können wir Ihnen eine sehr Bitte kontaktieren Sie uns ohne zu zögern.
