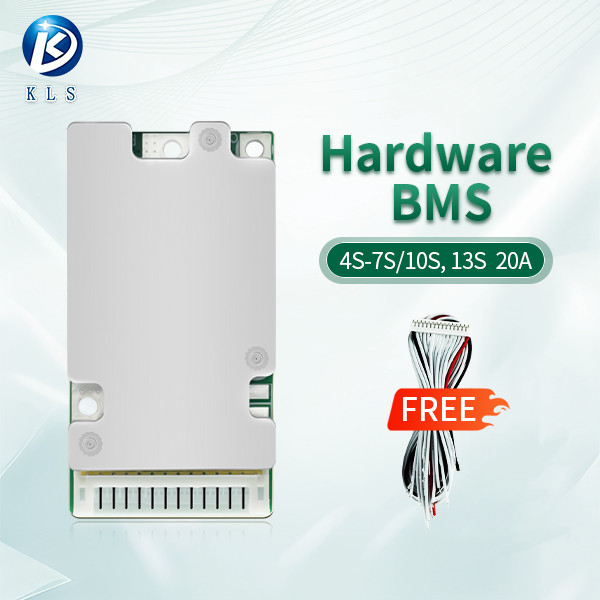

4S-7S 10S 13S Lithiumbatterie-Ladungs- und Entladungs-Batterie-Managementsystem
| Herkunftsort | Guangdong, China |
|---|---|
| Markenname | KLS |
| Zertifizierung | ISO9001/ISO13485/CE/UL/ROHS..... |
| Modellnummer | B169 |
| Min Bestellmenge | 10 PCS |
| Preis | $0.1-$30.0/PCS |
| Verpackung Informationen | Stärkes Papier + EVA-Schaum |
| Lieferzeit | 5-8 Arbeitstage |
| Zahlungsbedingungen | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Versorgungsmaterial-Fähigkeit | 1000000 Stück pro Tag |
Treten Sie mit mir für freie Proben und Kupons in Verbindung.
WhatsApp:0086 18588475571
Wechat: 0086 18588475571
Skypen: sales10@aixton.com
Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.
xProduktdetails
| Modellnummer | KLS-169 20A BMS | Anwendung | NMC/Lifepo4-Batterie/Sodium-Ionen-Pack |
|---|---|---|---|
| MOQ | 10 PCS | Ausgangsmaterial | PCB |
| Produktbezeichnung | 4-7S/10S/13S Lithiumbatterie BMS | Kupferdicke | 2 Unzen |
| Anwendung | Elektrischer Roller.Elektrowerkzeug.Solarbatterie.Elektrowerkzeug | Tiefstand der Platte | 1.6mm, kann angepasst werden. |
| PCB-Schicht | 2 Schicht | zulässiger Betriebsspannungsbereich | Anpassbar |
| NennentladungstromStrom | 20A | Höchststartstrom | Anpassbar |
| Verwendet für | Lithium-Li-Ionen/NMC/Natrium-Ionen-Akku-Pack | NTC-Spezifikation | Anpassbar |
| Ausgangsmaterial | FR-4/PCB | Oberflächenveredelung | Bleifreies Spray Tin |
| Produktgröße | L60xW32 | Gewicht mit Verpackung | 00,05 kg |
| Versorgungsfähigkeit | 1000000 Stück pro Tag | Zu beleuchten | 18650 Batterie BMS 6S-24S.BMS 6S-24S 80A MAX |
| Hervorheben | 13S Lithiumbatteriemanagementsystem,Batterieladungs- und -entladungsmanagementsystem |
||
Sie können die gewünschten Produkte ankreuzen und im Message Board mit uns kommunizieren.
| Modellspezifikationen und optionale Merkmale | Preis/PCS | |
|---|---|---|
| 6S 30A Lithium-Ionen/NMC/Natrium-Ionen-BMS | $ 7,3/PCS | |
| 7S 15A Lithium-Ionen/NMC/Natrium-Ionen-BMS | $3,2/PCS | |
| 7S 20A Lithium-Ionen/NMC/Natrium-Ionen-BMS | $3,25 pro PCS | |
| 8S 50A Lithium-Ionen/NMC/Natrium-Ionen-BMS | $ 10,5 / PCS | |
| 10S 15A Lithium-Ionen/NMC/Natrium-Ionen BMS | $4,3/PCS | |
| 13S 15A Lithium-Ionen/NMC/Natrium-Ionen-BMS | $4,3/PCS | |
| 13S 20A Lithium-Ionen/NMC/Natrium-Ionen-BMS | $5,0 pro PCS | |
| 16S 50A Lithium-Ionen/NMC/Natrium-Ionen-BMS | $ 11,5 / PCS | |
| 16S 60A Lithium-Ionen/NMC/Natrium-Ionen-BMS | 12,5 US-Dollar pro Stück | |
| ... ist nicht erlaubt. | ... ist nicht erlaubt. | |
| mit Ausgleichsfunktion | $ 0,1/PCS | |
| Mit Temperatursensor | $ 0,1/PCS | |
| BT Funktion | $ 0,1/PCS | |
| Individualisiert | Bitte geben Sie spezifische Anforderungen an und wir werden Ihnen unverzüglich ein detailliertes Angebot anbieten. |
Produkt-Beschreibung
Produktbezogene Informationen
Hauptfunktionen der einzelnen Pins zum Schutz des IC:
VDD dient als positive Stromversorgung des Schutz-IC.
VSS dient als negative Stromversorgung des Schutz-IC.
V- fungiert als Überstrom- und Kurzschlussdetektionsterminal des Schutz-IC.
Dout steht für den Entladungsschutzterminal, Cout für den Ladungsschutzterminal.
Der Arbeitsprozess des Schutzgremiums
B+ und B- sind jeweils an die positiven und negativen Endpunkte der Batteriezellen angeschlossen.
T ist der NTC-Anschluss für
Der NTC-Anschluss muss in Verbindung mit der MCU arbeiten, um die Batterie zu schützen
Manchmal wird dieser Port als ID gekennzeichnet und zur Identifizierung des Batterieports verwendet.
Kurze Produkteinführung

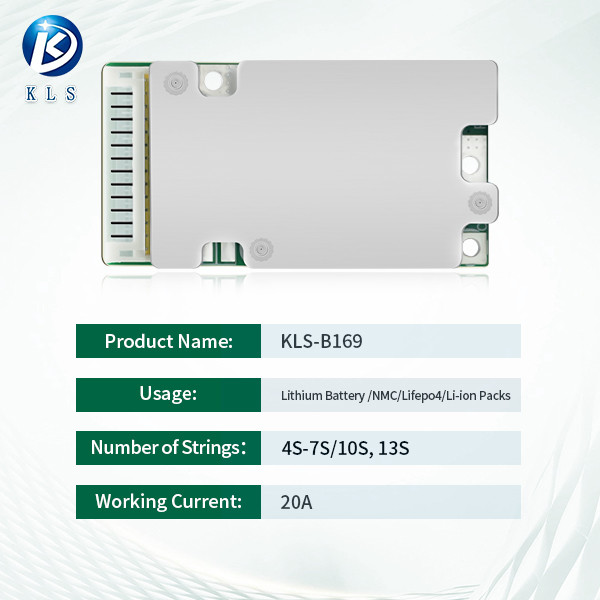

Das Lithium-Batteriemanagementsystem B169: Ideal für die Ladung und Entladung von Lithium-Batterien der 3-Serie
Schutz. Mit einem Same-Port-Schnittstellen-Design unterstützt es einen maximalen Arbeitsstrom von 20A MAX.
Konfigurationen für zusätzliche Funktionen.
Produktbezogene Beschreibungen
|
Anzeige von Produktebildern.

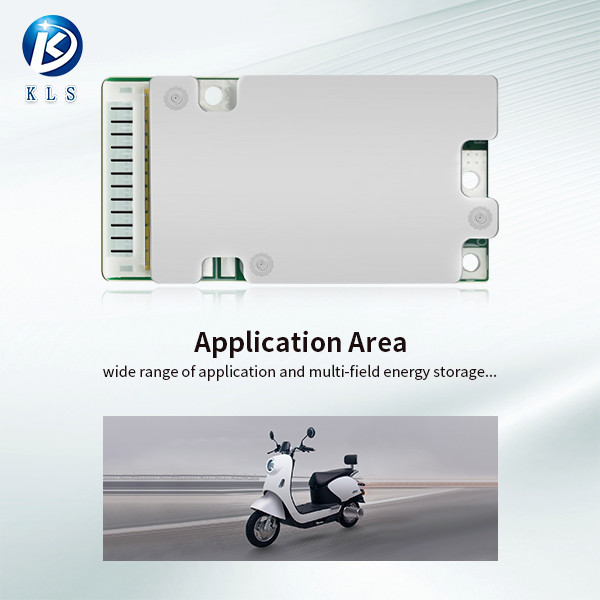

Lithiumbatterie-Schutzplatte: Ideal für den Schutz von Batterie-Energiespeichern von Elektrowerkzeugen und Solarlampen.
Stabile Leistung, zuverlässige Qualität und außergewöhnliche Haltbarkeit.
Hochleistungs-Chips, MOS-Transistoren und andere hochwertige Komponenten werden ausgewählt, um die
Betrieb des Schaltkreislaufsystems.
Diese Schutzplatte ist mit einer schnellen Reaktionsfunktion ausgestattet, die die Batterie effektiv schützen kann.
Vorsichtsmaßnahmen für die Verkabelung:
1Die Installation der Schutzplatte erfordert ein gewisses Maß an technischem Fachwissen in der Elektronik.
2. Während des Verkabelungsprozesses schließen Sie zunächst den B-Draht an der Lötplattenposition an den Gesamtkabel an.
Es ist unerlässlich, daß der B-Draht an einen kurzen und dicken Draht gelötet wird.
Anschließend wird das Drahtgerät zuerst an das Batteriepaket gelötet und anschließend die Schutzplatte eingefügt.
3Die Verbindung zwischen dem Batterieanschluss B- und dem Schutzbrettanschluss B- muss kurz und dick sein.
Wenn dies nicht geschieht, kann dies zu einem vorzeitigen Laden und Entladen der Schutzplatte und anschließenden Fehlfunktionen führen.
4Bei der Verkabelung von P+/P- ist es notwendig, dicke Drähte zu verwenden.
