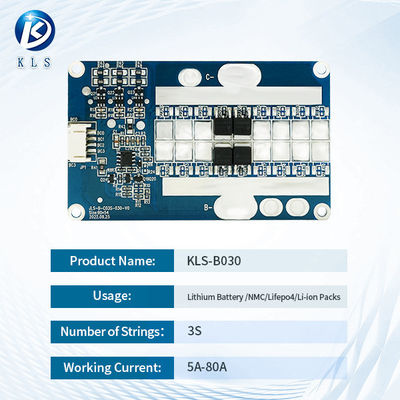

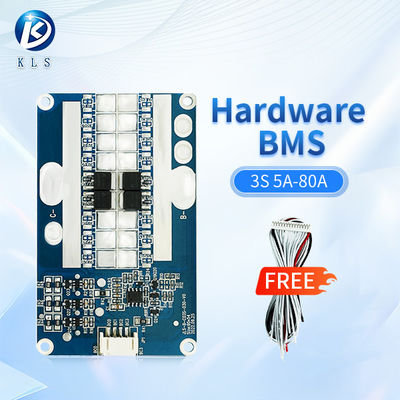

3S 5-80A Lithiumbatteriepaket BMS-Board Batteriemanagementsystem 1,6 mm Dicke
| Herkunftsort | Guangdong, China |
|---|---|
| Markenname | KLS |
| Zertifizierung | ISO9001/ISO13485/CE/UL/ROHS..... |
| Modellnummer | B030 |
| Min Bestellmenge | 10 |
| Preis | $3-$5/PCS |
| Verpackung Informationen | Stärkes Papier + EVA-Schaum |
| Lieferzeit | 5-8 Arbeitstage |
| Zahlungsbedingungen | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Versorgungsmaterial-Fähigkeit | 1000000 Stück pro Tag |
Treten Sie mit mir für freie Proben und Kupons in Verbindung.
WhatsApp:0086 18588475571
Wechat: 0086 18588475571
Skypen: sales10@aixton.com
Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.
xProduktdetails
| Modellnummer | KLS-B030 3S 5-80A MAX | Anwendung | NMC/Lifepo4 Batteriepaket |
|---|---|---|---|
| MOQ | 10 PCS | Ausgangsmaterial | PCB |
| Produktbezeichnung | 3S 5-80A Lithiumbatterie BMS | Kupferdicke | 2 Unzen |
| Anwendung | Elektrischer Roller.Elektrowerkzeug.Solarbatterie.Elektrowerkzeug | Tiefstand der Platte | 1.6 mm |
| PCB-Schicht | 2 Schicht | zulässiger Betriebsspannungsbereich | 0-12V, kann angepasst werden |
| NennentladungstromStrom | Maximal 80A | Höchststartstrom | Anpassbar |
| Verwendet für | Lithium-Li-Ionen-/NMC-Batterienpaket | NTC-Spezifikation | Anpassbar |
| Ausgangsmaterial | FR-4/PCB | Oberflächenveredelung | Bleifreies Spray Tin |
| Produktgröße | L90xW54 | Gewicht mit Verpackung | 00,02 kg |
| Versorgungsfähigkeit | 1000000 Stück pro Tag | Zu beleuchten | 21700 Batterie BMS 12V,18650 Batterie BMS 3S.BMS 3S 80A MAX |
| Hervorheben | 3S-Lithiumbatteriemanagementsystem,1.6 mm Dicke Lithium-BMS-Board,3S Lithiumbatteriepaket BMS-Board |
||
Sie können die gewünschten Produkte ankreuzen und im Message Board mit uns kommunizieren.
| Modellspezifikationen und optionale Merkmale | Preis/PCS | |
|---|---|---|
| 3S 40A NMC BMS mit Balance Fuctio | Drei Dollar.2.0/PCS | |
| 3S 60A NMC BMS | $3,7/PCS | |
| 3S 80A NMC BMS | $5,0 pro PCS | |
| 3S 60A NMC BMS mit Balancefunktion | $3,4 / PCS | |
| mit Ausgleichsfunktion | $ 0,1/PCS | |
| Mit Temperatursensor | $ 0,1/PCS | |
| BT Funktion | $ 0,1/PCS | |
| Individualisiert | Bitte geben Sie spezifische Anforderungen an und wir werden Ihnen unverzüglich ein detailliertes Angebot anbieten. |
Produkt-Beschreibung
Umfassende 3S 5-80A BMS-Anleitung: Verkabelung, Schema, Verbindung, Schaltkreisdiagramme, Balance-Ladung und Ladespannungsdetails
Produktbezogene Informationen
Hauptfunktionen der einzelnen Pins zum Schutz des IC:
VDD dient als positive Stromversorgung des Schutz-IC.
VSS dient als negative Stromversorgung des Schutz-IC.
V- fungiert als Überstrom- und Kurzschlussdetektionsterminal des Schutz-IC.
Dout steht für den Entladungsschutzterminal, Cout für den Ladungsschutzterminal.
Der Arbeitsprozess des Schutzgremiums
B+ und B- sind jeweils an die positiven und negativen Endpunkte der Batteriezellen angeschlossen.
T ist der NTC-Anschluss für
Der NTC-Anschluss muss in Verbindung mit der MCU arbeiten, um die Batterie zu schützen
Manchmal wird dieser Port als ID gekennzeichnet und zur Identifizierung des Batterieports verwendet.
Kurze Produkteinführung
Das Lithium-Batteriemanagementsystem B030: Ideal für die Ladung und Entladung von Lithiumbatterien der dreierischen Serie
Schutz. Mit einem Same-Port-Schnittstellen-Design unterstützt es einen maximalen Arbeitsstrom von 80A MAX.
Konfigurationen für zusätzliche Funktionen.
Produktbezogene Beschreibungen
|
Anzeige von Produktebildern.

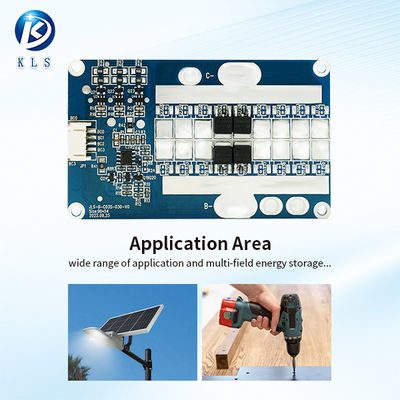

Lithiumbatterie-Schutzplatte: Ideal für den Schutz von Batterie-Energiespeichern von Elektrowerkzeugen und Solarlampen.
Stabile Leistung, zuverlässige Qualität und außergewöhnliche Haltbarkeit.
Hochleistungs-Chips, MOS-Transistoren und andere hochwertige Komponenten werden ausgewählt, um die
Betrieb des Schaltkreislaufsystems.
Diese Schutzplatte ist mit einer schnellen Reaktionsfunktion ausgestattet, die die Batterie effektiv schützen kann.
Vorsichtsmaßnahmen für die Verkabelung:
1Die Installation der Schutzplatte erfordert ein gewisses Maß an technischem Fachwissen in der Elektronik.
2. Während des Verkabelungsprozesses schließen Sie zunächst den B-Draht an der Lötplattenposition an den Gesamtkabel an.
Es ist unerlässlich, daß der B-Draht an einen kurzen und dicken Draht gelötet wird.
Anschließend wird das Drahtgerät zuerst an das Batteriepaket gelötet und anschließend die Schutzplatte eingefügt.
3Die Verbindung zwischen dem Batterieanschluss B- und dem Schutzbrettanschluss B- muss kurz und dick sein.
Wenn dies nicht geschieht, kann dies zu einem vorzeitigen Laden und Entladen der Schutzplatte und anschließenden Fehlfunktionen führen.
4Bei der Verkabelung von P+/P- ist es notwendig, dicke Drähte zu verwenden.
